规范的制样流程是直读光谱仪分析的关键

规范的制样流程是直读光谱分析的关键，从样品选择到表面处理，每一步都直接影响检测精度。针对不同材质需调整方案，确保数据准确可靠。

直读光谱仪作为一台专门的金属材料成分检测的设备，可以说直读光谱仪测的准不准，全靠样品制备质量好不好。所以规范的制样流程不仅能提升检测效率，还能延长设备使用寿命。以下是直读光谱制样的核心步骤及注意事项。

一、制样前的准备工作

样品选择

选取具有代表性的待测材料，避免裂纹、气孔或夹杂等缺陷。对于异型件（如管材、线材），需切割成适合仪器检测的规格（通常直径≥15mm，厚度≥5mm）。

切割与标记

使用砂轮切割机或线切割设备取样，注意控制切割温度，防止局部过热导致成分偏析。切割后需对样品进行编号并记录材质信息。

二、样品表面处理关键步骤

对于黑色金属，用专用光谱磨样机进行表面磨削，用于除去表面氧化层且打磨平整，确保露出新鲜金属表面，专用光谱磨样机可以保证表面磨削纹路的一致性，磨削纹路一致是光谱稳定激发的基础条件。

对铝、铜等软金属，推荐使用车床或专用磨盘，避免太粗的砂纸颗粒嵌入表面影响后续分析。

三、特殊材料的制样技巧

铸铁：根据不同材料选择不同材质目数的砂纸或砂杯，比如磨削比较硬的白口化铸铁样品建议用摇臂砂杯光谱磨样机；

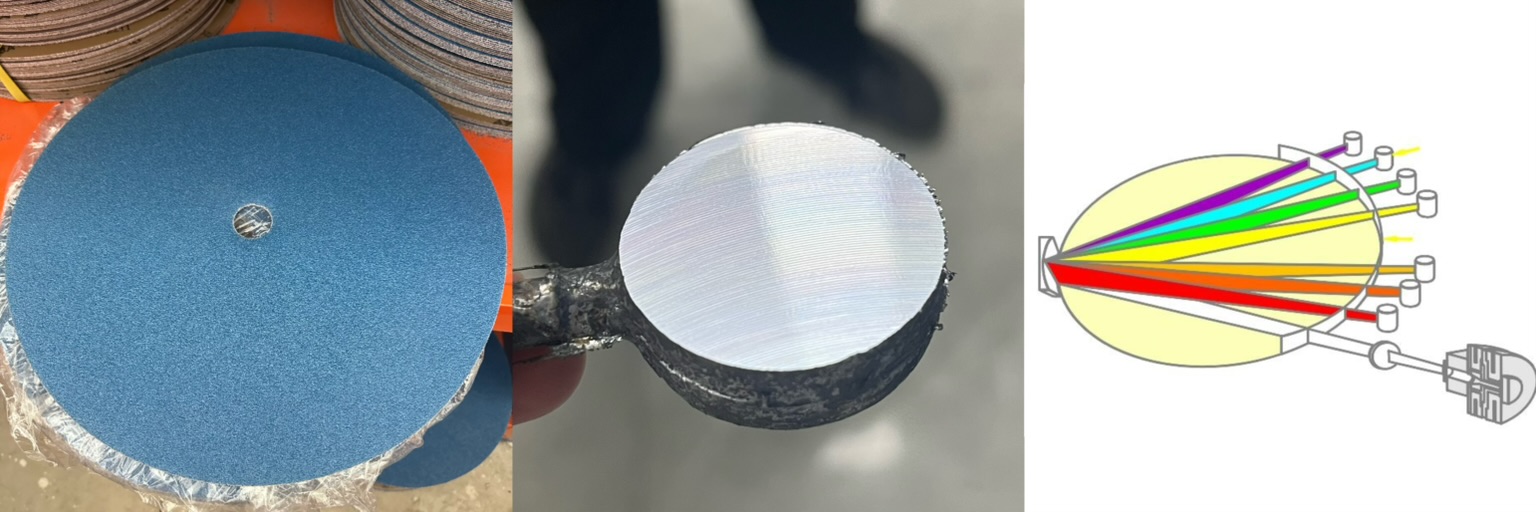

碳钢/不锈钢：磨削碳钢和不锈钢建议用80目的砂纸，当然氧化锆砂纸最好，相对比较耐用；

通过控制样品磨削的表面质量，可显著提升检测重复性与准确性。对于不同材质的样品，需针对性调整制备方案，同时建立标准化操作流程（SOP），确保实验室检测质量稳定可靠。
